완전한 기계 구조 분해

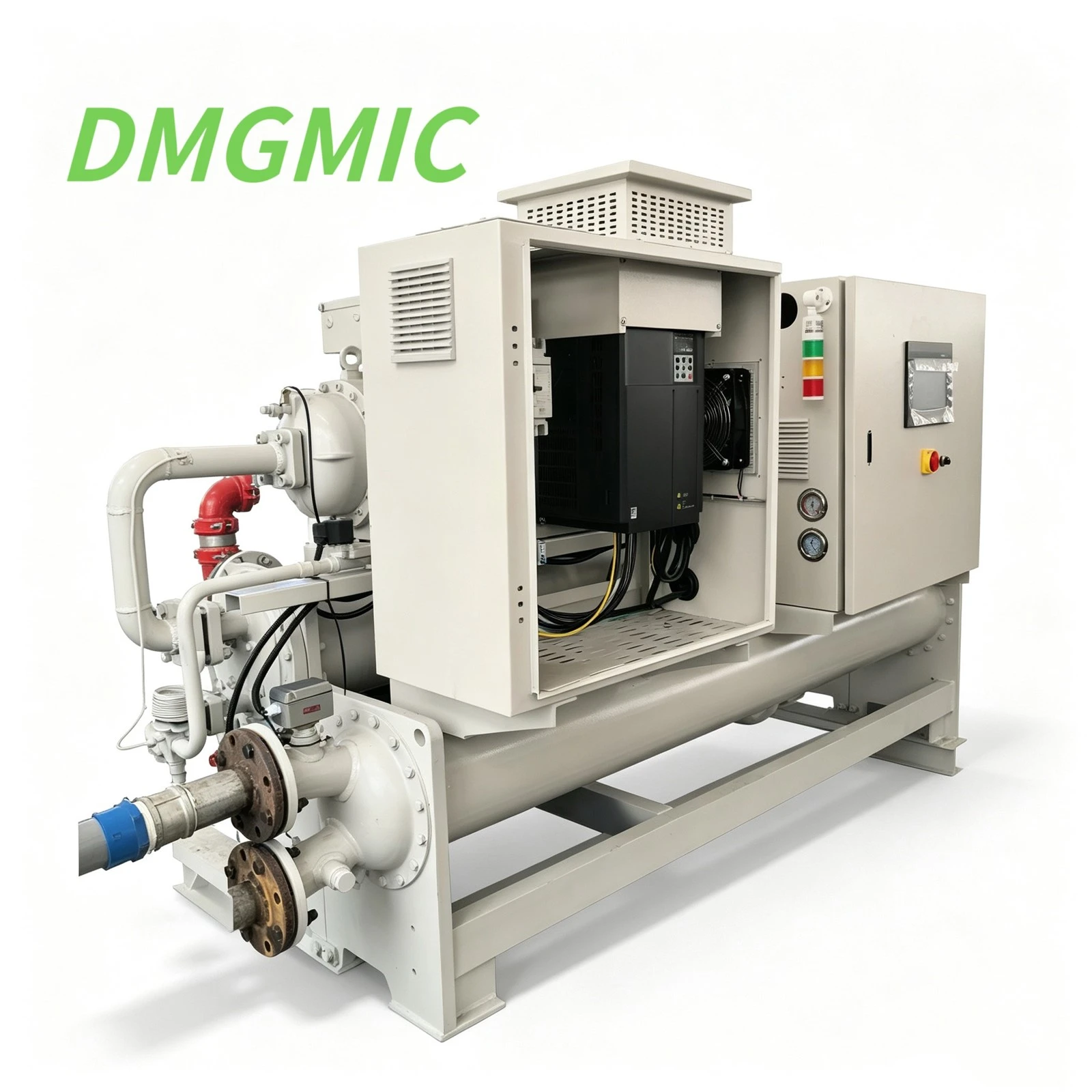

- 냉각 본체 모듈
- 주요 구성 요소: 단일 스크류 압축기, 일치하는 쉘 앤 튜브 증발기 및 쉘 앤 튜브 콘덴서 포함;
- 전기 제어 시스템: 독립형 PLC 터치스크린 제어 캐비닛, 주파수 변환 드라이브와 통합, 고압 및 저압 보호, 물 흐름 보호, 부동액, 과부하 및 위상 손실 보호를 포함한 완벽한 안전 인터록;
- 냉매 옵션: R22, R407C, R410A, 표준 산업용 냉수 응용 분야에 선호되는 R407C 환경 친화적 냉매 포함.
2.물 순환 전달 모듈
- 수직 냉수 순환 펌프 2개(하나는 사용 중이고 다른 하나는 백업용)가 장착되어 있으며 빨간색 수동 게이트 밸브, 체크 밸브 및 조립식 이음매 없는 배관과 쌍을 이룹니다.
- 배관은 표준 플랜지 연결을 사용하여 공장에서 용접 및 압력 테스트를 거쳤으므로 추가 현장 배관이 필요하지 않습니다.
3.304 스테인레스 스틸 단열 냉수 탱크
- 냉기 손실을 줄이기 위해 두꺼운 단열층이 내장된 사각형 성형 스테인리스 스틸 단열 물탱크;
- 유지 보수 사다리, 물 입구, 냉수 출구, 배수 출구 및 오버플로 출구를 갖추고 있습니다. 대용량은 생산라인의 열부하 변동을 완화시켜 주 장치의 잦은 기동 정지를 방지합니다.
4. 통합 스키드 베이스
- 탄소강 프레임은 전체적으로 스프레이 코팅되어 있으며 압축기, 물 탱크, 물 펌프, 배관 및 전기 제어 장치가 모두 사전 설치 및 고정되어 있습니다. 전체 장치를 전체적으로 들어올려 운반할 수 있습니다.
